Elektrozylinder serie ID10 - Kugelgewinde
Hublängen: 102...610 mm
Max. Last: 2500...7000 N
Geschwindigkeit: 7,4...47,2 mm/s
Betriebsspannung: 12 a 24 V
Max. Last: 2500...7000 N
Geschwindigkeit: 7,4...47,2 mm/s
Betriebsspannung: 12 a 24 V
- Linearantrieb mit Gleichstrommotor
- Kugelgewindespindel
- Stirnradgetriebe mit Metallzahnrädern
- Einstellbare Endlagenschalter
- Einstellen der Bewegungsrichtung des Kolbens durch Änderung der Spannungspolarität
- Integrierter Überlastschutz (Rutschkupplung)
- Schutzart IP65
Mögliche Modifikationen: Leiterlänge, Versorgungsspannung 36 V oder 48 V...

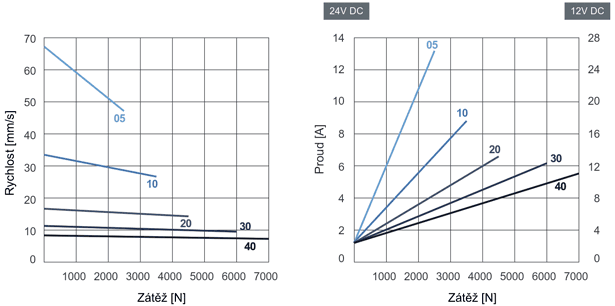

Parametry aktuátoru
| Untersetzungsverhältnis | 5:1 | 10:1 | 20:1 | 30:1 | 40:1 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maximale Last | 2500 N | 3500 N | 4500 N | 6000 N | 7000 N | |||||
| Geschwindigkeit (Max. Last) | 47,2 mm/s | 26,7 mm/s | 14,3 mm/s | 9,8 mm/s | 7,4 mm/s | |||||
| Statische Last | 13600 N | 13600 N | 13600 N | 13600 N | 13600 N | |||||
| Nennspannung | 12 V | 24 V | 12 V | 24 V | 12 V | 24 V | 12 V | 24 V | 12 V | 24 V |
| Strom (Max. Last) | 26,4 A | 13,2 A | 17,6 A | 8,8 A | 13,2 A | 6,6 A | 12,1 A | 6,1 A | 11,0 A | 5,5 A |
Provozní podmínky
- Zatěžovatel: 25 % (2 min. nepřetržitého provozu v cyklu 8 min.)
- Provozní teplota: -25...+65 °C
Abmessungen
| Hublängen S [mm] | 102 | 153 | 203 | 254 | 305 | 457 | 610 |
|---|---|---|---|---|---|---|---|
| Délka v zasunutém stavu A [mm] | 399 | 450 | 501 | 552 | 680 | 832 | 985 |
- Hublängentoleranz ±3,0 mm
- Kabellänge 250 mm
