Gleichstrommotoren mit Planetengetriebe
>
Serie PG421
Gleichstrommotor der Serie PG421 mit Planetengetriebe
Drehmoment: 1,0...30 kg-cm
Drehzahl: 1,2...945 U/min
Spannung: 12, 24 V
Durchmesser: 42 mm
Drehzahl: 1,2...945 U/min
Spannung: 12, 24 V
Durchmesser: 42 mm
- Kommutator-Gleichstrommotor mit Kohlebürsten
- Enthält Filter zur Unterdrückung elektromagnetischer Störungen
- Bidirektional, Drehrichtung wird durch Änderung der Polarität der Versorgungsspannung eingestellt
- Planetengetriebe mit Metallzahnrädern
- Die Abtriebswelle ist in einem Kugellager untergebracht
Diese Motoren-Serie kann mit einem 1:1-Winkelgetriebe geliefert werden.
Motoren und Getriebe
| Untersetzungsverhältnis | 4:1 | 14:1 | 17:1 | 24:1 | 49:1 | 61:1 | 84:1 | 104:1 | 144:1 | 212:1 | 294:1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 V | Nennmoment [kg-cm] | 1,3 | 4,0 | 5,0 | 7,0 | 12 | 15 | 18 | 20 | 20 | 25 | 25 |
| Nenndrehzahl [U/min] | 930 | 265 | 210 | 150 | 76 | 61 | 45 | 37 | 27 | 18,5 | 14 | |
| 24 V | Nennmoment [kg-cm] | 1,0 | 3,0 | 4,0 | 5,5 | 10 | 12 | 17 | 20 | 20 | 25 | 25 |
| Nenndrehzahl [U/min] | 945 | 270 | 215 | 155 | 76 | 62 | 45 | 36 | 27 | 18,5 | 14 | |
| Gewicht [g] | 479 | 531 | 531 | 531 | 571 | 571 | 571 | 571 | 571 | 621 | 621 | |
| Untersetzungsverhältnis | 504:1 | 720:1 | 864:1 | 1062:1 | 1470:1 | 2500:1 | 3000:1 | 3600:1 | |
|---|---|---|---|---|---|---|---|---|---|
| 12 V | Nennmoment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Nenndrehzahl [U/min] | 8,3 | 5,9 | 4,9 | 4,0 | 2,8 | 1,7 | 1,4 | 1,2 | |
| 24 V | Nennmoment [kg-cm] | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Nenndrehzahl [U/min] | 8,3 | 5,9 | 4,9 | 4,0 | 2,8 | 1,7 | 1,4 | 1,2 | |
| Gewicht [g] | 621 | 621 | 621 | 666 | 666 | 666 | 666 | 666 | |
Getriebespezifikationen
- Getriebespiel unbelastet ≤ 3 °
- Radiale Belastung ≤ 8 kg (10 mm ab Flansch)
- Axiale Belastung ≤ 3 kg
- Max. axiale Aufpresskraft ≤ 15 kg
- Radialspiel ≤ 0,05 mm
- Axialspiel ≤ 0,3 mm
- Umgebungstemperatur -10...60 °C
- Relative Luftfeuchtigkeit 20...85 %
| Untersetzungsverhältnis | 4:1 | 14, 17, 24:1 | 49, 61, 84:1 | 104, 144:1 | 212, 294:1 | 504, 720, 864:1 |
1062, 1470, 2500, 3000, 3600:1 |
|---|---|---|---|---|---|---|---|
| Dauerdrehmoment [kg-cm] | 3,0 | 8,0 | 18,0 | 20,0 | 25,0 | 30,0 | 30,0 |
| Wirkungsgrad [%] | 80 | 70 | 60 | 60 | 50 | 50 | 40 |
| Länge L [mm] | 32,5 | 39,2 | 45,9 | 45,9 | 52,6 | 52,6 | 59,6 |

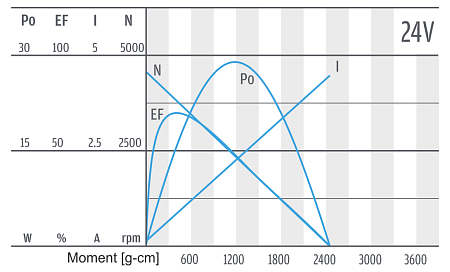

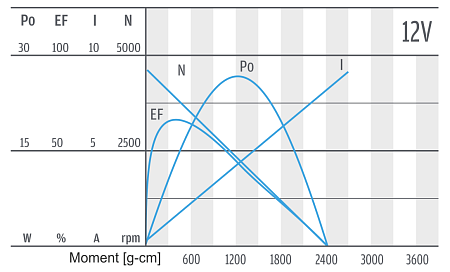

Motorspezifikationen
| Nennspannung [V] | Nennmoment [g-cm] | Nenndrehzahl [U/min] | Nennstrom [mA] | Leerlaufdrehzahl [U/min] | Leerlaufstrom [mA] | Nennleistung [W] |
|---|---|---|---|---|---|---|
| 12 | 430 | 3750 | ≤2000 | 4500 | ≤500 | 16,56 |
| 24 | 350 | 3800 | ≤820 | 4500 | ≤220 | 13,65 |
Winkelgetriebe (optional)
Diese Motoren-Serie kann mit einem 1:1-Winkelgetriebe geliefert werden. Ausgewählte Typen von Winkelgetriebemotoren finden Sie in der Preisliste mit dem Buchstaben R. Weitere Varianten sind auf Anfrage erhältlich.
